珊瑚虫冷水机拆解及优化

家里有一个20升左右的小鱼缸，由于有控制水温的需求，需要弄一台恒温机，冬天加热，夏天制冷

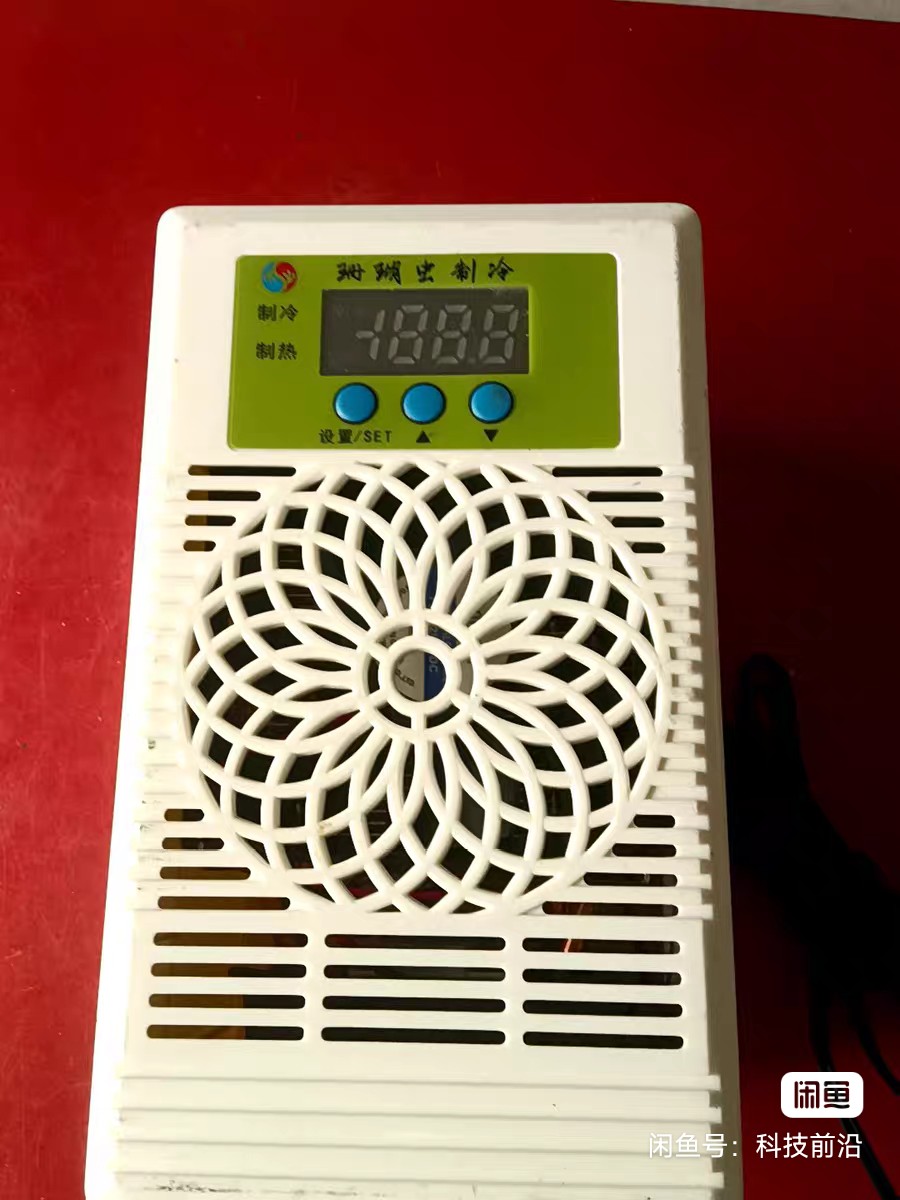

由于水体量较少，可采用半导体制冷和加热的方式，网上有很多diy的教程，刚好在闲鱼上看到一款珊瑚虫冷水机，可制冷及加热，100元，和diy的成本差不多，拿下

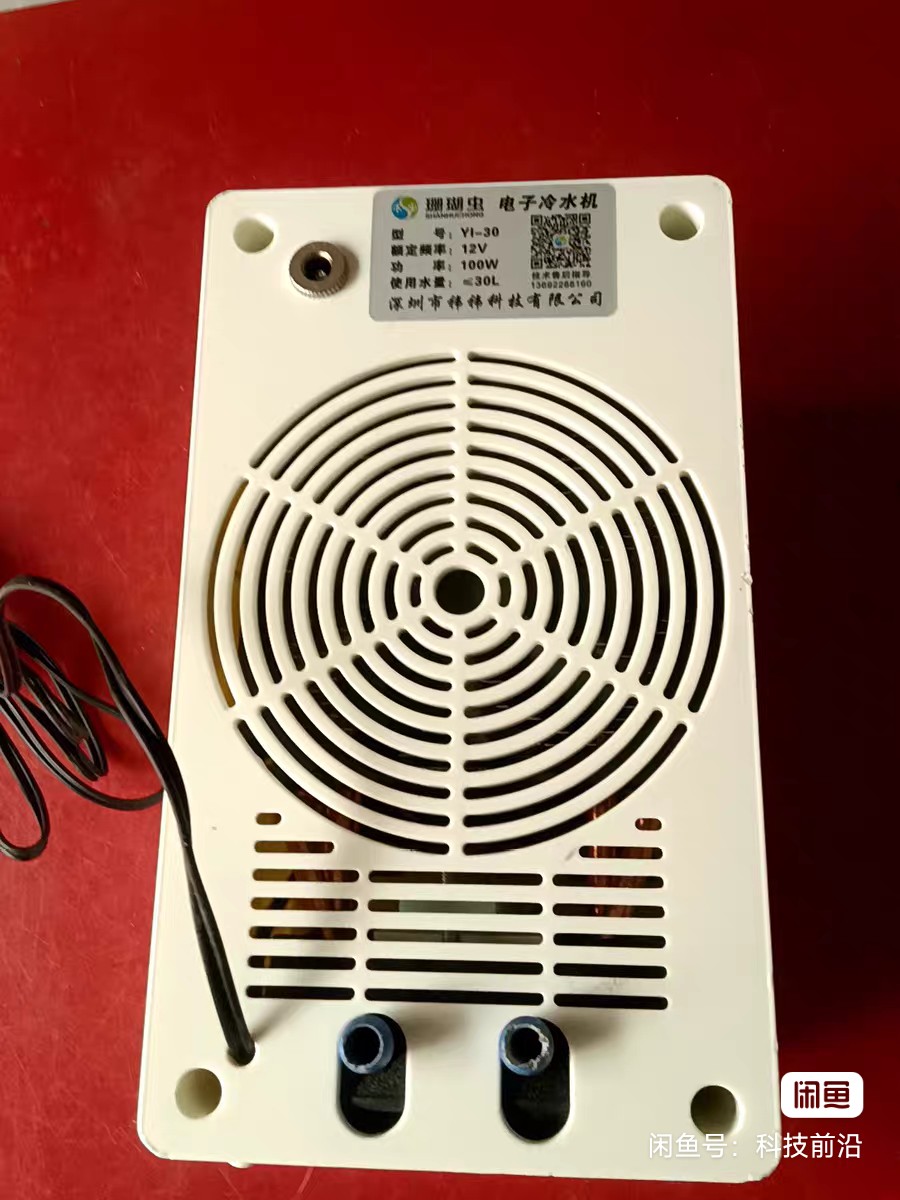

功率号称100w，支持30升水体

拆机

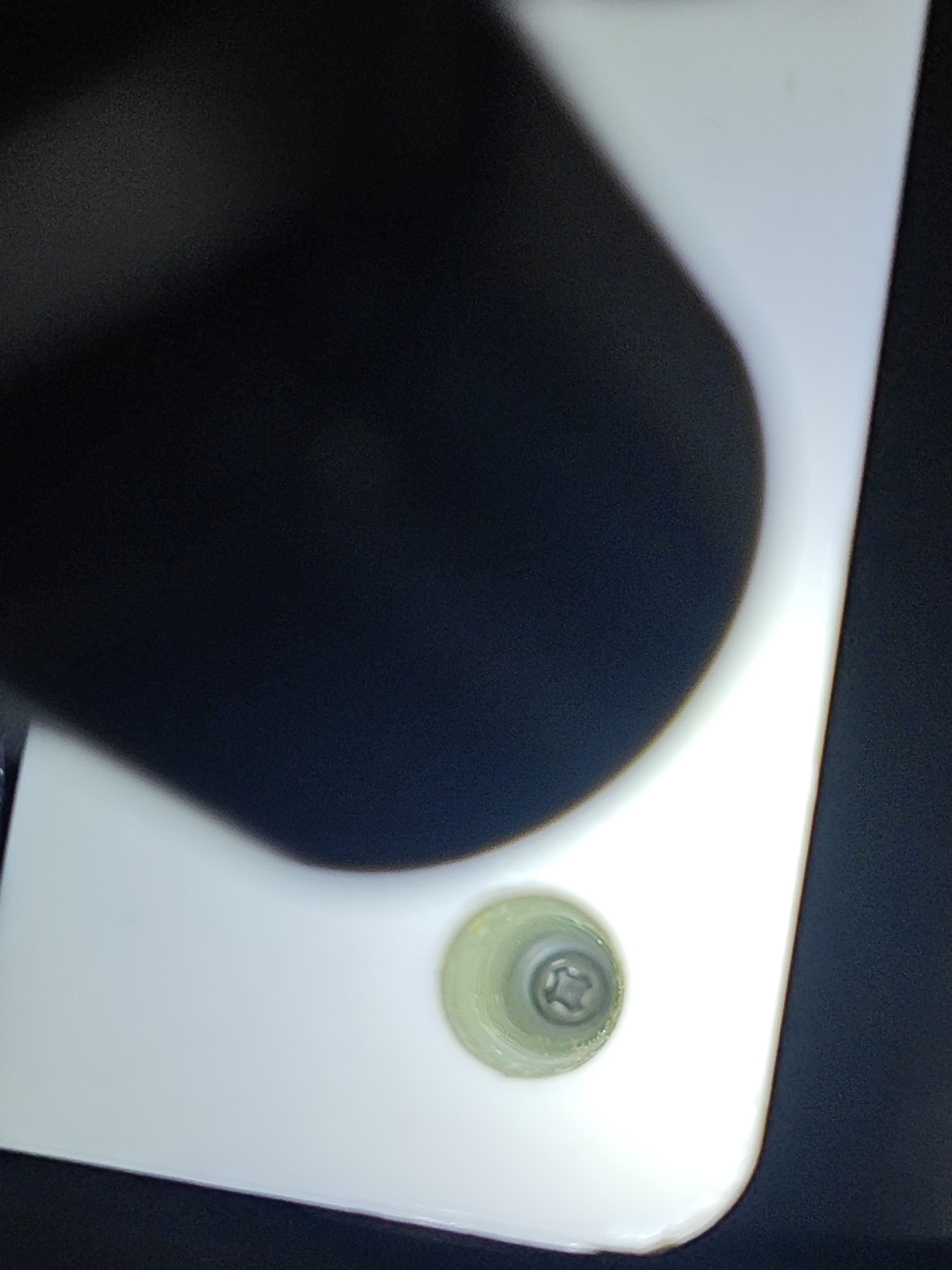

拆开后面的四颗螺丝，较深，需要长的十字起子

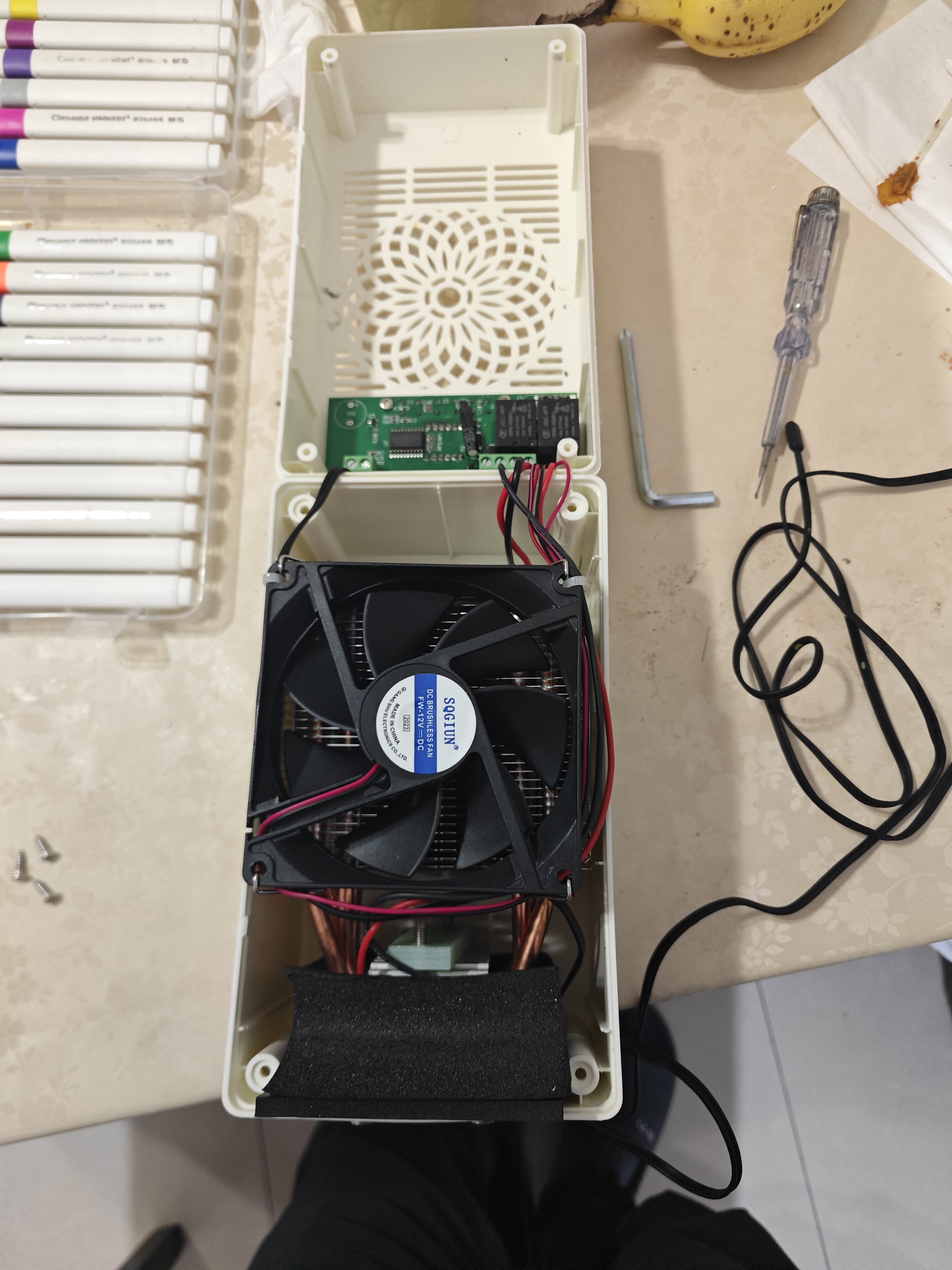

拆开后的样子

从下往上是进出水口，制冷片，散热器及风扇，控制电路板
散热器前后各安装了一个散热风扇，前厚后薄

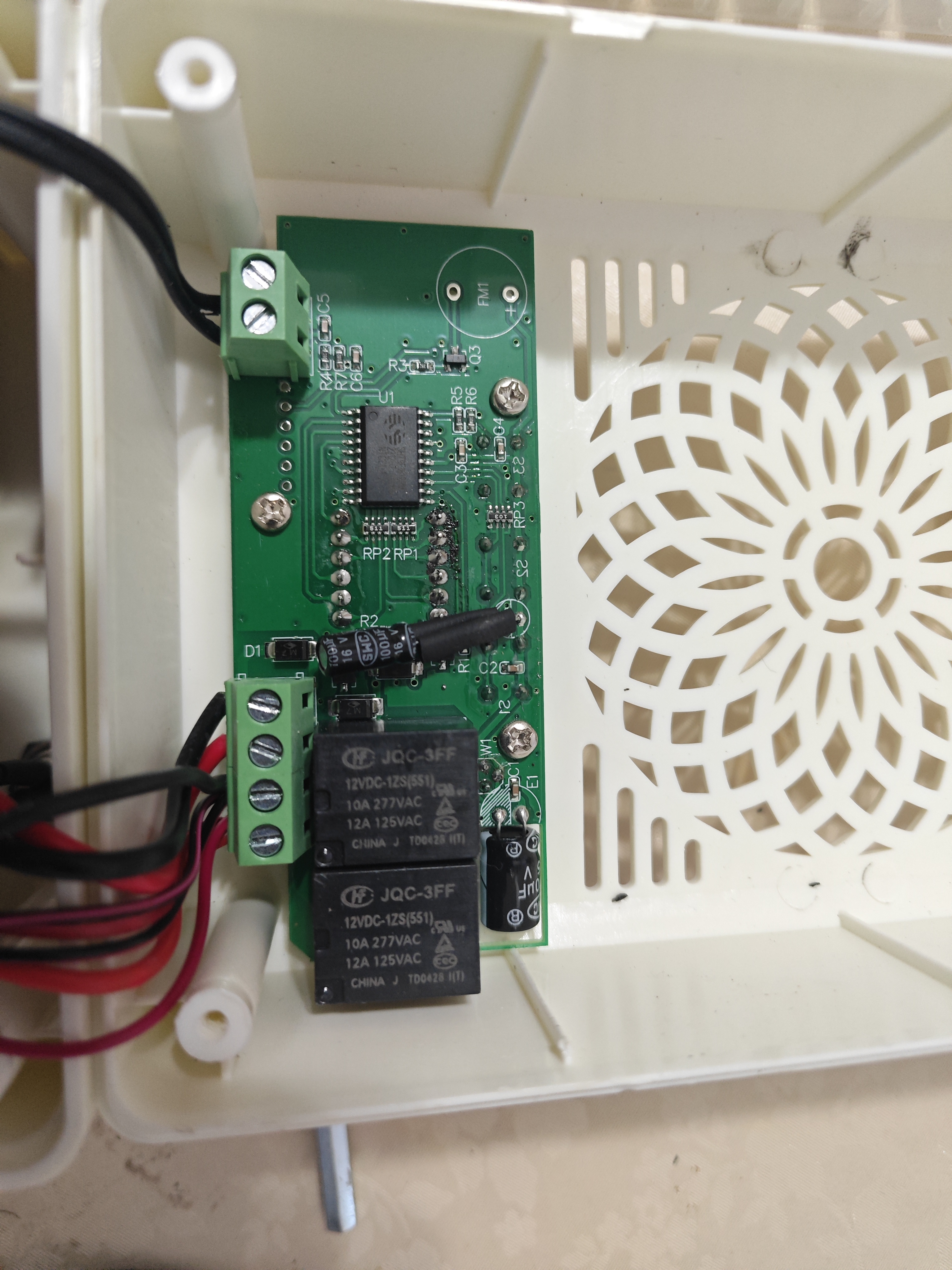

控制板图片

上面的2 pin黑色插头是温度传感器的探头输入

下面的4 pin对应的信号
1 12v电源负极输入
2 12v电源正极输入
3 两个风扇的负极输入，制冷片的负极输入
4 两个风扇的正极输入，制冷片的正极输入

制冷机的冷热切换就是变换3、4口的电源极性，当制冷是，3口为地电平，4口为12v，当制热时，3口为12v，4口为地电平。当达到设定温度时，3口和4口都是地电平，制冷片停止工作。散热风扇只在制冷模式启动，在制热模式下，由于风扇的正负电源反接，风扇处于保护停止状态。到达

上述接线是不合理的，要杜绝风扇反接情况，只需调整一下接线，可以实现同样功能，就是两个风扇的负极从3口改到1口，两个风扇的正极还是接在4口
